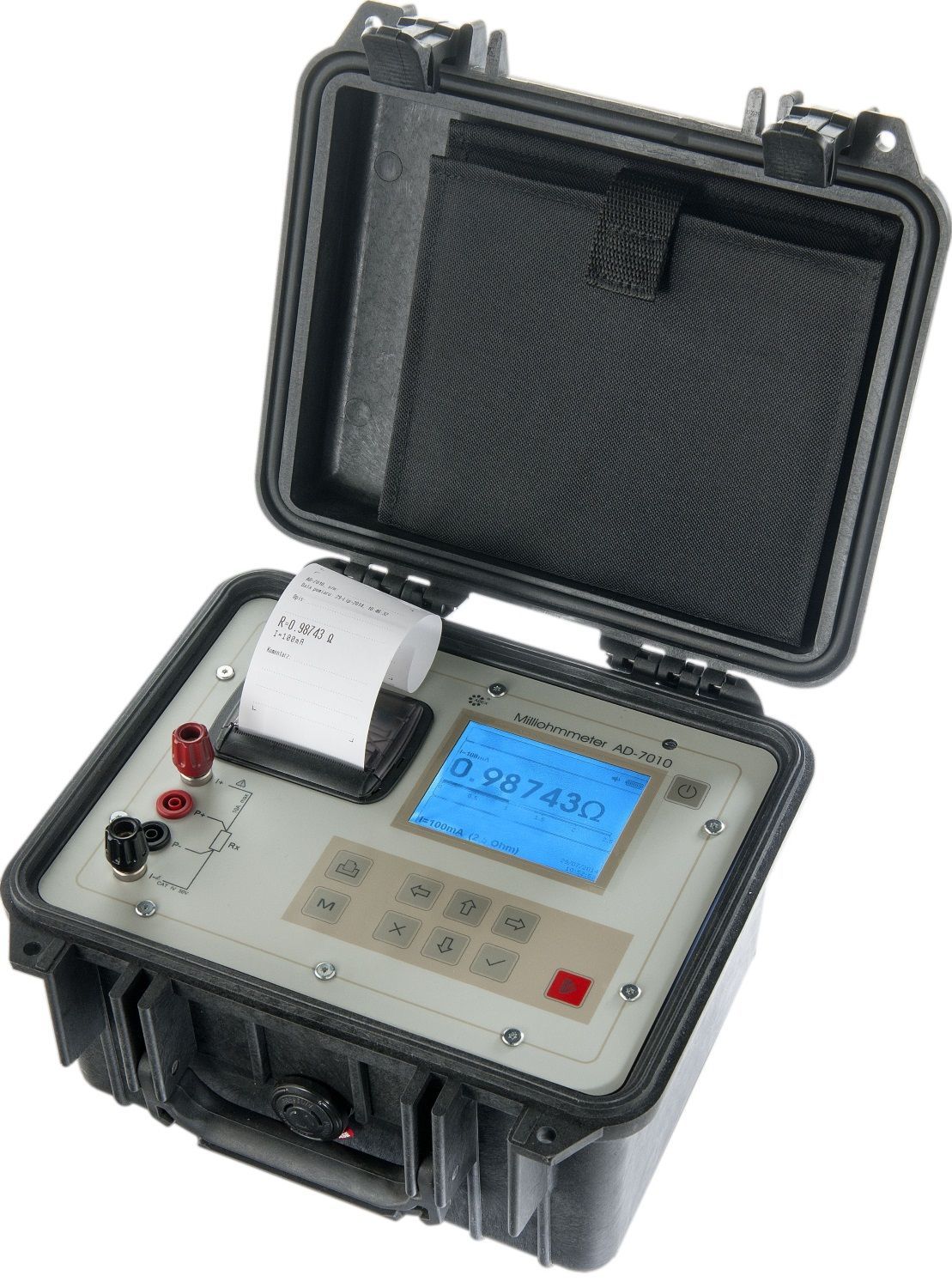

Miliomomierz AD-7010, pomiar bardzo małych rezystancji.

AD-7010

0,1µΩ 10A

Przyrząd AD-7010 przeznaczony jest do pomiarów, z dużą dokładnością, rezystancji elementów przewodzących urządzeń elektroenergetycznych: uzwojeń silników, uzwojeń transformatorów, szyn przewodzących, kontroli stanu przewodności elektrycznej połączeń śrubowych, zaciskanych, spawanych, stanu styków przełączników i przekaźników.

Cechy miernika:

  • Zakres pomiarowy rezystancji: od 0,1µΩ do 250Ω w 5-ciu podzakresach
  • Prąd pomiarowy: od 1 mA do 10 A
  • Wbudowana drukarka
  • 4-przewodowy pomiar metodą Kelvina eliminujący rezystancję przewodów pomiarowych
  • Duży wyświetlacz graficzny 320ˣ240 pikseli z bargrafem
  • Wybór rodzaju mierzonego metalu (Cu, Al, Ni, Fe)
  • Pomiar temperatury (opcjonalnie)
  • Kompensacja temperaturowa pomiaru (opcjonalnie)
  • Praca z komparatorem (ustawiane progi alarmu - możliwość 6 ustawień)
  • Pamięć 16384 pomiarów
  • Przesył danych na komputer przez złącze USB
  • Wybór trybu pomiaru: obiekt o charakterze indukcyjnym lub rezystancyjnym
  • Zasilanie z wbudowanego akumulatora
  • Ładowanie przez połączenie z siecią 230 V AC
  • Autowyłączenie przy bezczynności 10 minut
  • Wytrzymała na udary, szczelna obudowa
  • Ilość pomiarów: ok. 3200 (I=10 A, t=10 sekund)
  • Zakres temperatury pracy: -5°C do +40°C
  • Waga: 5,75 kg
  • Wymiary: 270 mm × 250 mm × 180 mm
  • Miernik wykonano w II klasie ochronności

Zastosowanie przy pomiarach:

  • Styków przełączników, przekaźników
  • Przewodów, połączeń kablowych
  • Uzwojeń silników, transformatorów, cewek
  • Połączeń śrubowych, zaciskowych
  • Połączeń lutowanych, spawanych, zgrzewanych
  • Elementów elektrycznych i elektronicznych

AD-7010
Zakres Rozdzielczość Prąd pom. Błąd
250Ω 1mΩ 1mA ±0,15% w.m. ±0,04% zak.pom.
25Ω 100µΩ 10mA
2,5Ω 10µΩ 100mA
250mΩ 1µΩ 1A
25mΩ 0,1µΩ 10A

W zestawie znajdują się:

  • Miernik AD-7010

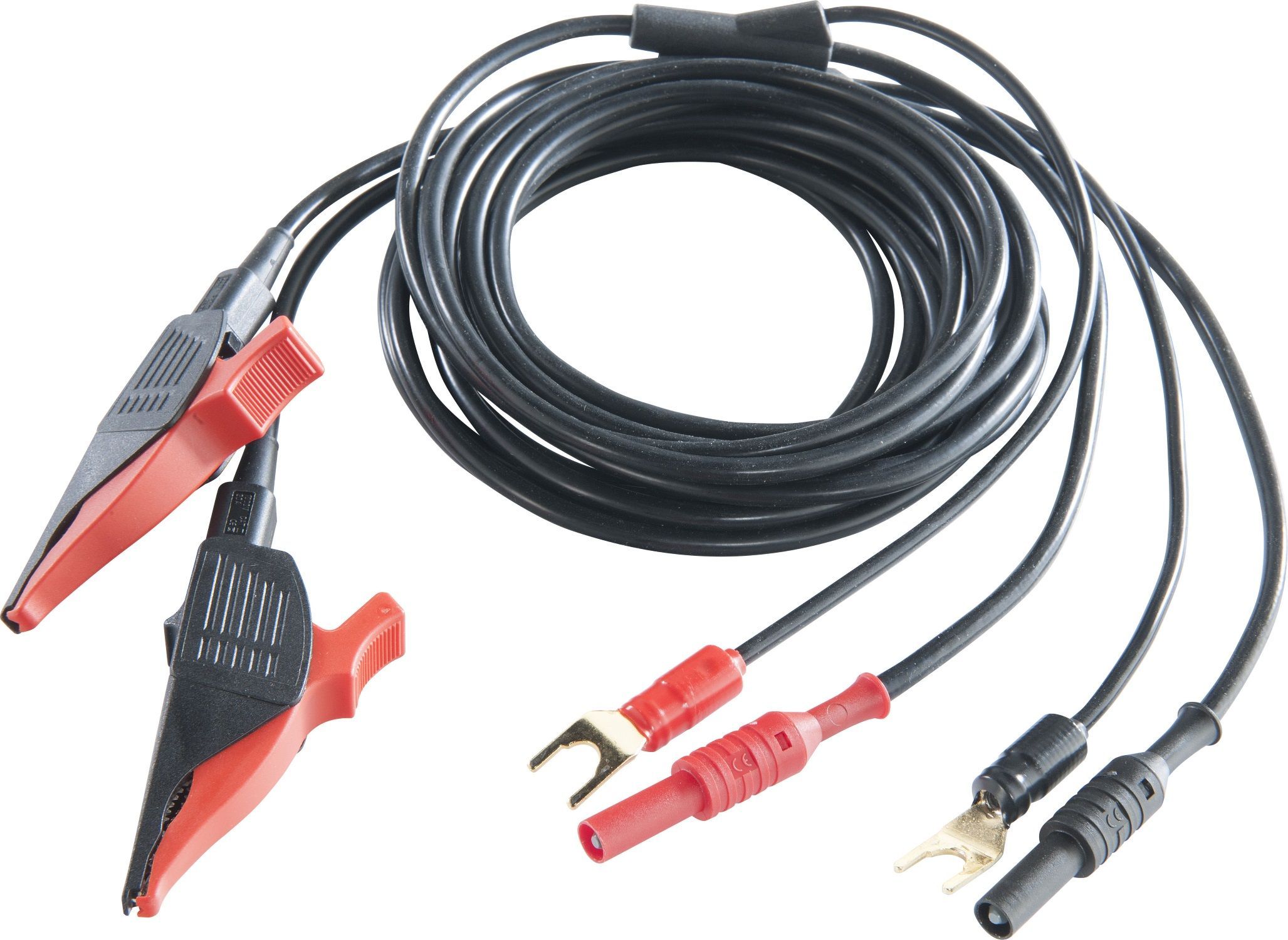

  • Kable pomiarowe 10 A, (2,5 m) z zaciskami Kelvina - 2 szt.
  • Kabel przyłączeniowy AC 230 V
  • Kabel USB do komputera
  • Zatyczka gniazda USB
  • Taśma papierowa do drukarki
  • Płyta CD z programem komputerowym do obsługi miernika AD-7010
  • Instrukcja obsługi
  • Karta gwarancyjna

Wyposażenie opcjonalne:

  • Sonda temperatury Pt100
  • Przewody pomiarowe – wykonanie specjalne
  • Wzorce do kontroli kalibracji (poprawności wskazań)
